AIR RECEIVER TANK

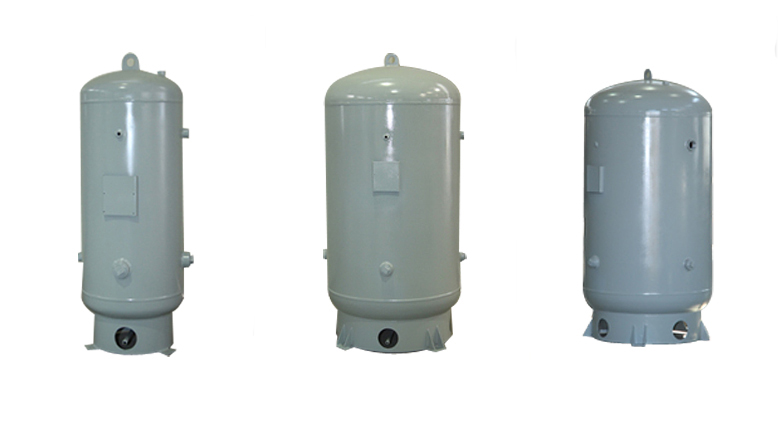

수직용저압(0.1~1.0㎥)
구조 및 특징
- 설계압력 0.98Mpa이하, 설계온도 100℃로 설계제작 되었고 사용 재질은 SS400으로 제작된 VERTICAL TYPE 용기
- COMPRESSOR에서 압축된 공기 및 N2가스를 저장하고 공기 및 N2 가스를 후단에 공급
제품사양
| 순 | 형식번호 | 용량 | 설계조건 | 운전조건 | 규격(㎜) | 입출구 규격 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (㎥) | MPa | ℃ | MPa | ℃ | 내경 | 동체 길이 |
총높이 | 중량 | |||
| 1 | SAV-00100-P098 (D345SS40) |
0.10 | 0.98 | 100 | 0.88 | 40 | 345 | 955 | 1,306 | 50 | 25A |
| 2 | SAV-00200-P098 (D498SS40) |
0.22 | 0.98 | 100 | 0.88 | 40 | 498 | 955 | 1,344 | 100 | 25A |
| 3 | SAV-00300-P098 (D498SS40) |
0.28 | 0.98 | 100 | 0.88 | 40 | 498 | 1,260 | 1,649 | 120 | 25A |
| 4 | SAV-00400-P098 (D648SS40) |
0.39 | 0.98 | 100 | 0.88 | 40 | 648 | 955 | 1,415 | 160 | 40A |
| 5 | SAV-00500-P098 (D648SS40) |
0.49 | 0.98 | 100 | 0.88 | 49 | 648 | 1,260 | 1,720 | 190 | 40A |
| 6 | SAV-00600-P098 (D748SS40) |
0.66 | 0.98 | 199 | 0.88 | 40 | 748 | 1,260 | 1,759 | 250 | 40A |
| 7 | SAV-00800-P098 (D748SS40) |
0.80 | 0.98 | 199 | 0.88 | 40 | 748 | 1,565 | 2,064 | 290 | 40A |
| 8 | SAV-01000-P098 (D900SS40) |
1.00 | 0.98 | 100 | 0.88 | 40 | 900 | 1,260 | 1,840 | 350 | 50A |

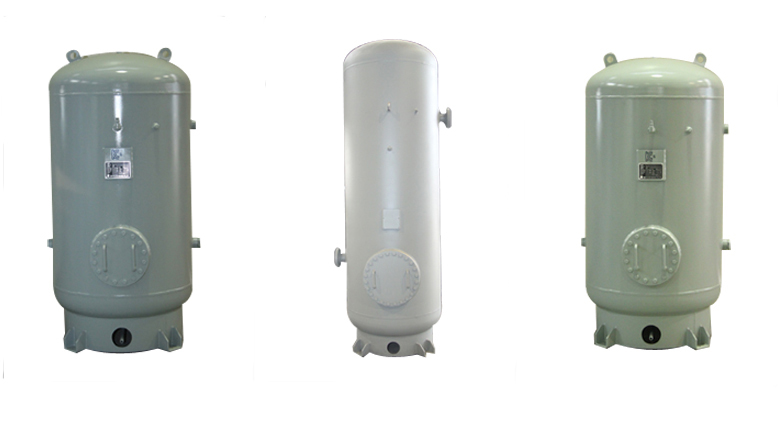

수직용저압(1.5~20㎥)
구조 및 특징
- 설계압력 0.98Mpa이하, 설계온도 100℃로 설계제작 되었고 사용 재질은 SS400으로 제작된 VERTICAL TYPE 용기
- COMPRESSOR에서 압축된 공기 및 N2가스를 저장하고 공기 및 N2 가스를 후단에 공급
제품사양
| 순 | 형식번호 | 용량 | 설계조건 | 운전조건 | 규격(㎜) | 입출구 규격 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (㎥) | MPa | ℃ | MPa | ℃ | 내경 | 동체 길이 |
총높이 | 중량 | |||
| 1 | SAV-01500-P098 (D1000SS40) |
1.50 | 0.98 | 100 | 0.88 | 40 | 1,00 | 1,575 | 2,218 | 600 | 50A |
| 2 | SAV-02000-P098 (D1132SS40) |
2.00 | 0.98 | 100 | 0.88 | 40 | 1,132 | 1,600 | 2,301 | 770 | 80A-F |
| 3 | SAV-03000-P095 (D1260SS40) |
2.90 | 0.95 | 100 | 0.88 | 40 | 1,260 | 1,900 | 2,705 | 950 | 80A-F |
| 4 | SAV-03000-P098 (D1280SS40) |
3.00 | 0.98 | 100 | 0.88 | 40 | 1,280 | 1,900 | 2,710 | 1,200 | 80A-F |
| 5 | SAV-03000-P098 (D1460SS40) |
3.00 | 0.98 | 100 | 0.88 | 40 | 1,460 | 1,300 | 2,175 | 1,240 | 80A-F |
| 6 | SAV-04000-P098 (D1460SS40) |
4.00 | 0.98 | 100 | 0.88 | 40 | 1,460 | 1,890 | 2,765 | 1,500 | 100A-F |
| 7 | SAV-05000-P098 (D1460SS40) |
5.00 | 0.98 | 100 | 0.88 | 40 | 1,460 | 2,500 | 3,373 | 1,800 | 100A-F |
| 8 | SAV-05000-P098 (D1720SS40) |
5.00 | 0.98 | 100 | 0.88 | 40 | 1,720 | 1,600 | 2,650 | 1,800 | 100A-F |
| 9 | SAV-06000-P098 (D1585SS40) |
6.00 | 0.98 | 100 | 0.88 | 40 | 1,585 | 2,510 | 3,468 | 2,00 | 150A-F |
| 10 | SAV-07000-P098 (D1720SS40) |
7.00 | 0.98 | 100 | 0.88 | 40 | 1,720 | 2,500 | 2,550 | 2,340 | 150A-F |
| 11 | SAV-08000-P098 (D1820SS40) |
8.10 | 0.98 | 100 | 0.88 | 40 | 1,820 | 2,500 | 3,610 | 2,750 | 150A-F |
| 12 | SAV-10000-P098 (D2000SS40) |
10.0 | 0.98 | 100 | 0.88 | 40 | 2,000 | 2,510 | 3,716 | 3,300 | 150A-F |
| 13 | SAV-12000-P098 (D1850SS40) |
12.0 | 0.98 | 100 | 0.88 | 40 | 1,850 | 3,480 | 150A-F | ||
| 14 | SAV-15000-P098 (D1860SS40) |
15.0 | 0.98 | 100 | 0.88 | 40 | 1,860 | 4,950 | 6,093 | 4,600 | 200A-F |
| 15 | SAV-20000-P098 (D2300SS40) |
20.0 | 0.98 | 100 | 0.88 | 40 | 2,300 | 4,035 | 200A-F | ||

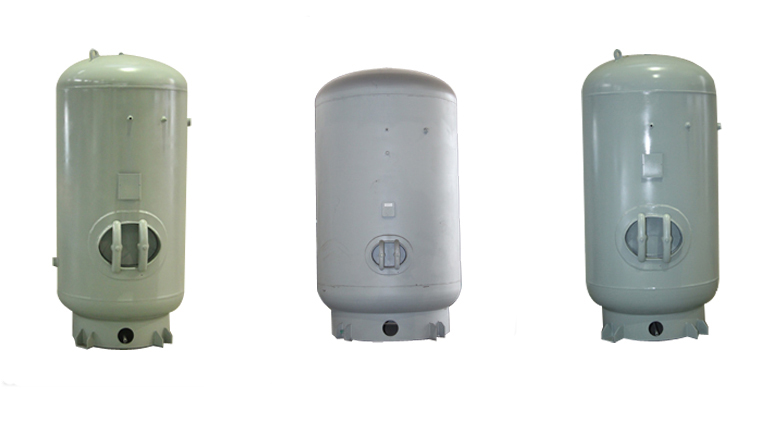

수직용고압(0.1~4㎥)
구조 및 특징
- 설계압력 0.98Mpa이하, 설계온도 100℃로 설계제작 되었고 사용 재질은 SS400으로 제작된 VERTICAL TYPE 용기
- COMPRESSOR에서 압축된 공기 및 N2가스를 저장하고 공기 및 N2 가스를 후단에 공급
제품사양
| 순 | 형식번호 | 용량 | 설계조건 | 운전조건 | 규격(㎜) | 입출구 규격 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| (㎥) | MPa | ℃ | MPa | ℃ | 내경 | 동체 길이 |
총높이 | 중량 | |||
| 1 | SAV-00100-P330 (D400SA70) |
0.10 | 3.25 | 100 | 3.00 | 40 | 400 | 620 | 1,000 | 100 | 20A |
| 2 | SKA-0020-22 | 0.21 | 2.20 | 100 | 2.00 | 40 | 488 | 955 | 1,365 | 190 | 25A |
| 3 | SAV-00200-P215 | 0.21 | 2.20 | 100 | 2.00 | 40 | |||||
| 4 | SAV-00200-P330 | 0.21 | 3.30 | 100 | 3.00 | 40 | |||||
| 5 | SAV-00300-P215 | 0.30 | 2.15 | 100 | 2.00 | 40 | |||||
| 6 | SAV-00300-P330 (D600ASA70) |
0.30 | 3.30 | 100 | 3.00 | 40 | 600 | 860 | 1,300 | 220 | 20A |
| 7 | SAV-00400-P215 | 0.40 | 2.20 | 100 | 2.00 | 40 | |||||
| 8 | SAV-00400-P330 | 0.40 | 3.30 | 100 | 3.00 | 40 | |||||
| 9 | SAV-00500-P220 (D680SA70) |
0.50 | 2.20 | 100 | 2.00 | 40 | 680 | 1,150 | 1,628 | 300 | 40A |
| 10 | SAV-00500-P325 (D750SA70) |
0.50 | 3.25 | 100 | 3.00 | 40 | 750 | 880 | 1,380 | 450 | 40A |
| 11 | SAV-00600-P220 | 0.60 | 2.20 | 100 | 2.00 | 40 | |||||
| 12 | SAV-00600-P325 | 0.60 | 3.25 | 100 | 3.00 | 40 | |||||
| 13 | SAV-00800-P220 | 0.80 | 2.20 | 100 | 2.00 | 40 | |||||
| 14 | SAV-00800-P325 | 0.80 | 3.25 | 100 | 3.00 | 40 | |||||
| 15 | SAV-01000-P170 (D900SA70) |
1.00 | 1.70 | 100 | 1.50 | 40 | 900 | 1,280 | 1,863 | 450 | 40A |
| 16 | SAV-01000-P220 (D900SA70) |
1.00 | 2.20 | 100 | 2.00 | 40 | 0-- | 1,280 | 1,865 | 500 | 40A |
| 17 | SAV-01000-P325 (D900SA70) |
1.00 | 3.25 | 100 | 2.95 | 40 | 900 | 1,280 | 1,870 | 750 | 40A |
| 18 | SKA-0101-39 | 1.00 | 3.90 | 100 | 3.60 | 40 | 860 | 1,480 | 2,081 | 850 | 50A-F |
| 19 | SAV-01000-P435 (D760SA70) |
1.00 | 4.35 | 100 | 3.95 | 40 | 760 | 1,950 | 2,459 | 900 | 50A |
| 20 | SAV-02000-P170 | 2.00 | 1.70 | 100 | 1.50 | 40 | |||||
| 21 | SAV-02000-P215 (D950SA70) |
2.00 | 2.15 | 100 | 1.96 | 40 | 950 | 2,500 | 2,118 | 1,000 | 50A |
| 22 | SKA-0200-33 | 2.00 | 3.30 | 100 | 3.00 | 40 | 950 | 2,520 | 2,142 | 1,300 | 50A |
| 23 | SAV-02000-P385 (D950SA70) |
2.00 | 3.85 | 100 | 3.50 | 40 | 950 | 2,520 | 3,150 | 1,600 | 50A |
| 24 | SAV-02000-P400 (D1040SA70) |
2.00 | 4.00 | 100 | 3.60 | 40 | 1,040 | 2,000 | 2,700 | 1,700 | 50A |
| 25 | SAV-02000-P440 (D950SA70) |
2.00 | 4.40 | 100 | 4.00 | 40 | 950 | 2,510 | 3,138 | 1,800 | 50A |
| 26 | SAV-03000-P165 (D1150SA70) |
3,00 | 1.65 | 100 | 1.50 | 40 | 1,150 | 2,500 | 3,267 | 1,100 | 50A-F |
| 27 | SAV-03000-P220 | 3.00 | 2.20 | 100 | 2.00 | 40 | |||||
| 28 | SAV-03000-P330 | 3.00 | 3.30 | 100 | 3.15 | 40 | |||||
| 29 | SAV-04000-P130 (D1320SA70) |
4.00 | 1.30 | 100 | 1.10 | 40 | 1,320 | 2,500 | 3,309 | 1,200 | 80A-F |
