- 정전 용량 센서
- 압축공정상의 어떠한 응축수라도 정확히 감지, 배출한다.
- 압축공기의 손실이 전혀 없다.
- 두개의 센서(상사점, 하사점)의 사용은 응축수만 선별적으로 배출하여 에어로스에 의한 에너지손실을 막아준다.
- 내구성(Hard-Anodizing)
- 비행기, 반도체 장비, 내구성이 요구되는 산업기기에 적용되는 경질파악 처리된 하우징은 내부식성과 내마모성 등의 성징이 매우 우수하여 하우징 수명이 반영구적이다.
- 다양한 모델, 미려한 디자인
- 응축수의 양에 따라 다양한 모델로 세분화 시켜 사용자 선택의 폭을 넓혔으며, 다이캐스팅 금형과 애노다이징 공법으로 처리된 하우징은 미려한 디자인을 가진다.
자동 배출 기능[비상모드]
응축수가 스케일등에 의해 60초 동안 배출되지 않을 경우 알람
시그널을 통해 사용자에게 인지 시키며 자동복원 기능으로 전환되어 솔레노이드 밸브를 매 3분마다 5초씩 동작시켜 스케일 배출을 도모한다. 배출이 정상적으로 이루어지면 정상모드로 복귀된다.
정상모드
비상모드

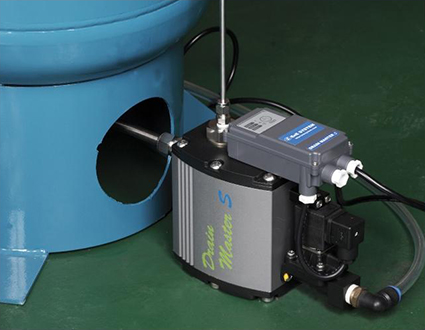

설치 및 유지 관리의 편리함
전원 연결이 쉬우며, 배관이 편리하도록 용량이 작은 모델에도 2개 이상의 인입라인을 두었다.
상하판이 따로 분리되어 하우징 내부의 오염물질 제거를 위한 분해조립이 간편하다.
에어콤프레샤가 공기를 흡입하여 압축하는 과정에서 발생되는 부산물이다.
얼마나 발생되며, 왜 처리 되어저야 하는가?

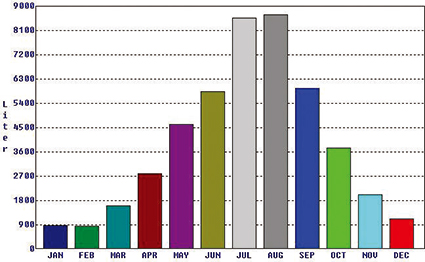

년간 100마력 용략의 에어콘프레샤를 사용하는 경우 응축수량은 대략 45,880리터 (압력:7kg/㎠, 가동시간:24h/day, 가동일수:356일) 일반적으로 급유식 에어콤프레샤의 경우 오일이 함유된 에멀젼 상태의 응축수가 발생되고, 기준에 맞는 처리를 거치지 않고 방류되면 자연환경의 오염을 초래한다.
| 지역 | 노르말핵산농도 | 1일 폐수 배출량 2,000㎡ 미만 업체 | 수소이온동노 (PH) |
|||
|---|---|---|---|---|---|---|
| 광유류 (mg/L) |
동물성지류 (mg/L) |
BOD (mg/L) |
COD (mg/L) |
부유물 질량 (mg/L) |
||
| 청정지역 | 1이하 | 5이하 | 40이하 | 50이하 | 40이하 | 5.8 ~ 8.6 |
| 가 지역 | 5이하 | 30이하 | 80이하 | 90이하 | 80이하 | 5.8 ~ 8.6 |
| 나 지역 | 5이하 | 30이하 | 120이하 | 130이하 | 120이하 | 5.8 ~ 8.6 |
| 특례지역 | 5이하 | 30이하 | 30이하 | 40이하 | 30이하 | 5.8 ~ 8.6 |
응축수의 피해를 막기위해 기존의 볼 플로트 방식 및 타이머 방식의 트랩이 사용되고 있으나, 이들은 자주 막히거나 고가의 압축공기를 상당량 유출 시킬 수 있는 치면적인 약점을 가지고 있다.
DRAIN MASTER는 응축수 배출에 신뢰성, 사용의 편의성을 갖추고 있어 기존 응축수 배출 시스템에 획기적인 변화를 가져줄 수 있다.

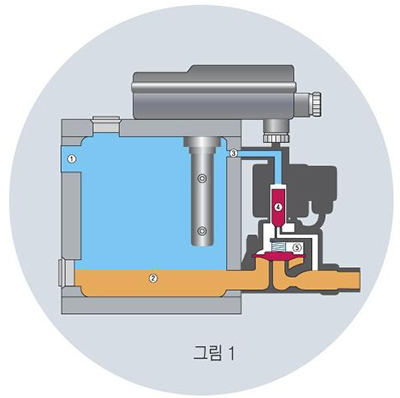

- 그림 1
- 인입 라인 ①을 통하여 흘러 들어온 응축수는 하우징②에 저장되며, 파이롯 컨트롤 라인 ③을 통해 다이아프램 ⑤ 상부 공간이 동압을 이루게 된다.
- 다이아프램 SEAT 상부가 동압이 되면 스프링압력에 의해 다이아프램이 닫히게 되고 압축공기가 빠져나가는 것을 방지하게 된다.
- 그림 2

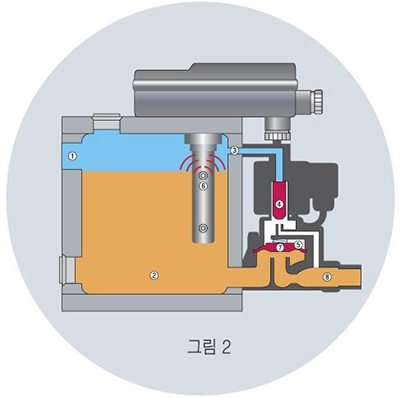

- 하우징③가 만수되면 수위 센서 ⑥의 상사점에 감지고 솔레노이드 밸브가 동작이 시작되어 파이로트 공급 라인을 막게 되고, 다이아프램 상부에 상부에 있던 압축공기가 VENTING 되어 대기압 상태가 된다. 그러면 밸브의 다이아프램 ⑦은 유입라인의 압력에 의해 들어 올림으로써 응축수는 배출라인 ⑧을 통해 밖으로 배출된다.
FLOAT TYPE
- 구조적으로 노즐 구경이 작아(0.7∮) 자주 막히므로 추기적인 분해, 청소가 필요하다.
- Float에 이물질이 끼면 노즐이 닫히지 않아 계속적으로 에어손실이 발생된다.
- 급유식 콤프레샤 일 때 오일의 점성이 Float의 부양력을 떨어뜨린다.
TIME CONTOL Solenoid Valve
- 압축 압력을 솔레노이드 밸브가 직접 받으므로 고장이 많다.
- 응축수량에 따른 시간 셋팅이 어려워 에어손실이 크다.
- 배출 시 소음이 심하다.

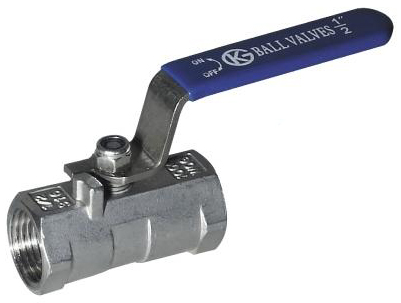

MANUAL VALVE
- 값 비싼 동력으로 만든 압축 공기를 응축수 배출을 위해 대기 중에
방출하고 있다.
예)연간 압축 공기 손실금액은 (1 point 기준) :
사용압력:7.0㎏/㎠
토출구경:3∮(에어 손실량 - 0.6559㎥/min)
가동시간:24hr/day
압축 공기 1㎥의 원가 : 약 10원
0.6559㎥ X 60min/hr X 24hr/day X 365day X 10원/㎥
= 3.447.400원

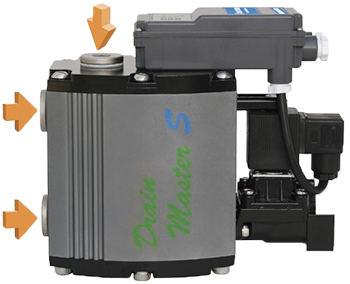

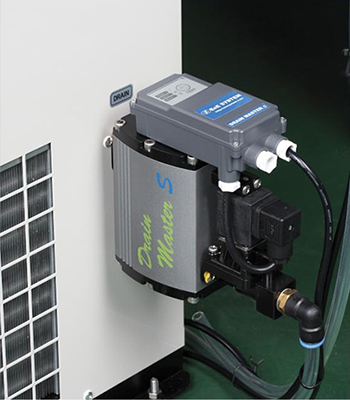

DRAIN MASTER
- 에어손실이 전혀 없어 경제적 효과가 뛰어나 초기투자 비용의 회수가 빠르다.
- 배출구경이 커 막힘 현상이 거의 없고, 비상모드 전환시 자가복원 능력을 가지고 있어 안전하다.
- 모든 동작이 자동화되어 관리가 쉽다.
- 사용하는 콤프레샤의 용량에 따라 소용량에서 대용량까지 모델이 다양하다.

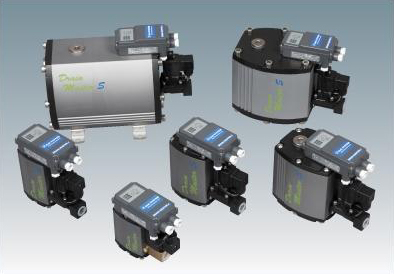

| MODEL | DRAIN MASTER S | DRAIN MASTER HP | |||||||
|---|---|---|---|---|---|---|---|---|---|
| DM-5N | DM-15 | DM-50 | DM-150 | DM-500 | DM-1500 | DM-15HP | DM-50HP | DM-150HP | |
| Compressor Capacity(㎥/min) |
5 | 15 | 50 | 150 | 500 | 1500 | 15 | 50 | 150 |
| Dryer Capacity(㎥/min) |
10 | 30 | 100 | 300 | 1000 | 3000 | 30 | 100 | 300 |
| Fiter Capacity(㎥/min) |
50 | 150 | 500 | 1500 | - | - | 150 | 500 | - |
| Operating Pressure(bar) |
0.8 ~ 16 | 1.2 ~ 60 | |||||||
| Voltage AC(V) | Free Voltage 90 ~ 260, 24/48Vac, 24/48Vdc | ||||||||
| Application | Oil injection, Oil Free | ||||||||
| Temperature(℃) | + 1 ~ 80 | ||||||||
| Inlet(inch) | ½ x 2 | ¾ x 3 | ¾ x 2, 1" x 1 | ½ x 2 | ¾ x 3 | ||||
| Outlet(inch) | ½" | ⅜" | |||||||
| Housing Material | Aluminium, Hardcoated | ||||||||
| Weight(kg) | 1.30 | 1.65 | 2.20 | 3.30 | 5.30 | 7.30 | 1.95 | 2.50 | 4.05 |

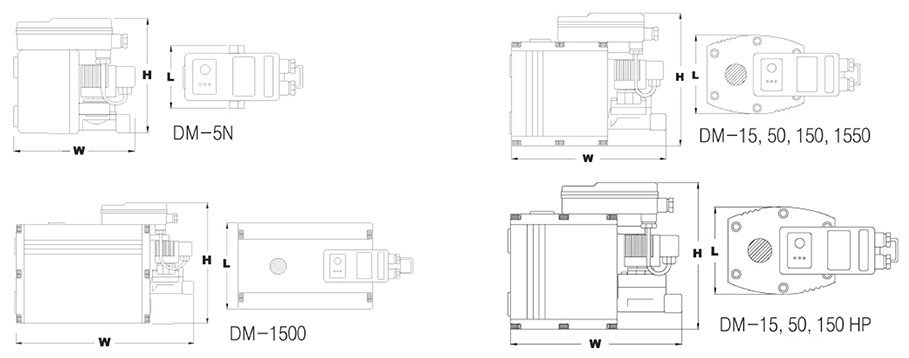

| Dimension (W x L x H mm) |
140 x 80 x 145 | 147 x 63 x 175 | 175 x 80 x 185 | 215 x 110 x 190 | 265 x 160 x 210 | 335 x 160 x 240 | 147 x 63 x 180 | 175 x 80 x 190 | 215 x 110 x 205 |
※ 상기 사양 외 트랩은 주문 제작함.
※ 상기 사양은 성능 향상을 위해 예고 없이 변경될 수 있음(2009.10)
- 막히지 않고 오랫동안 사용할 수 있는 고성능 오토 드레인 밸브
압축공기 라인에서 응축수가 CARRY-OVER되어 압축공기에 응축수, 이물질, 오일 등이 함유되어 있을 경우에 모든 에어 장비의 효율이 떨어지고, 에어필터의 엘레멘트가 쉽게 막히게 되고, 에어공구가 쉽게 고장날 수 있습니다. 따라서 오토드레인밸브를 적절히 활용하시면 압축공기의 청정화에 도움이 될 것입니다.
기존 오토드레인밸브의 문제점
전통적인 오토드레인밸브는 모두 낙차원리를 이용하여 배수하는 방식을 취합니다. 모두 응축수에 섞인 기름 성분을 원활하게 배출할 수 없습니다.
① 응축수 속에 함유된 오일 등은 비중이 가벼워 항상 수면위로 뜨고, 트랩 내부면에 남아있는 문제점이 있음
② 녹찌꺼기 및 오일찌꺼기 등 기타 이물질로 인하여 배출구가 쉽게 막힘
③ 하부로만 설치해야 하므로 넓은 공간에서만 장착하여 사용할 수 있게 되어 있음.
기존의 오토드레인밸브는 잦은 교체로 인한 비용 증가 및 수분 위주의 배출 기능으로 인하여 에어기기로 청결한 압축공기를 공급하는데 어려움이 많으므로 기기의
고장 및 제품의 품질을 저하시키는 원인이 되어 왔습니다.

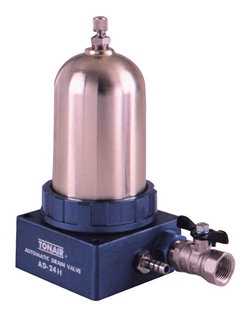

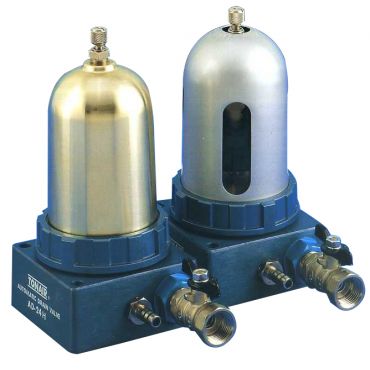

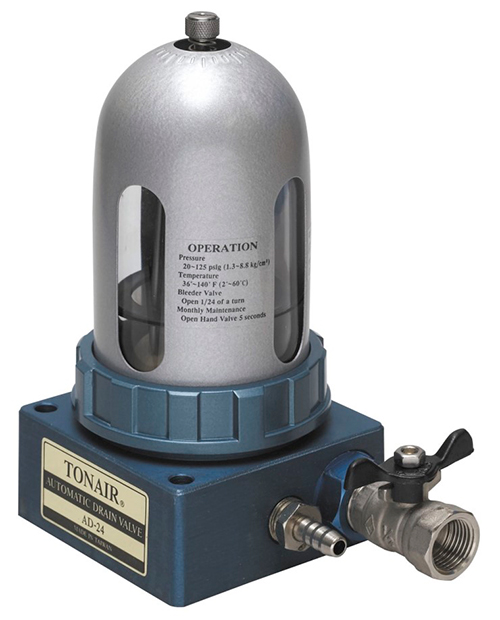

AD-24 특징
오일, 녹 찌꺼기 등 불순물이 쌓임으로써 배출구와 제어노즐이 막히며 잠시 사용해도 아주 쉽게 고장나거나 청소 또는 수리를 해야하는 기존의 제품의 문제점을 개선하여 3중 분리구조로 되어
있으므로 기체공간 내의 제어장치는 청결을 유지할 수 있고 막힘과 고장이 없습니다.
압축공기자체의 고압력을 이용하여 압축공기보다 비중이 큰 기름때, 녹 찌꺼기 등의 불순물이
함유된 드레인을 강제로 유입, 트랩으로부터 제거시키는 기능을 강화시켜 압축공기의 품질을 크게 향상시킬 수 있습니다.
기존 오토드레인밸브와 차이점
①전력이 필요 없고, 공간 제약 없이 배관 또는 호스로 연결하여 어느 공간이나 설치가 가능함.
①응축수·오일·녹찌꺼기 등 이물질을 강제로 유입하여 막힘이 없이 유연히 배출시킴.
③내장된 원통형 스트레이너에 쌓인 이물질은 수동밸브 개폐로 쉽게 청소가 가능함.
④드레인 배출구(3/8")가 커서 이물질로 막히지 않음
⑤제어계통과 응축수 집수조가 분리되어 고장이 없고 배출기능이 유연하고 정확함.
⑥투명PC몸체로 응축수 배출상태 및 작동 여부를 육안으로 확인 가능함. 고압인 경우 알루미늄 몸체 AD-24H를 사용함.
⑦분해 청소가 쉬우므로 사후관리가 용이함.

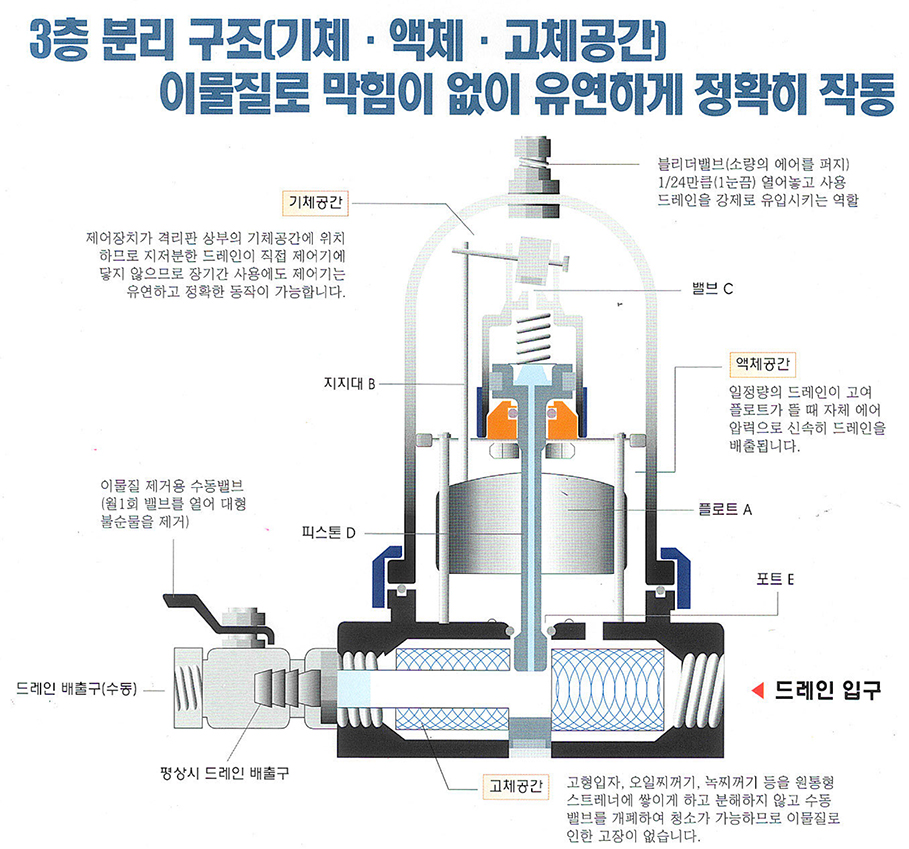

배출원리
일정량의 드레인이 치면 플로트A가 부력으로 뜨게 되어 지지대B에 연결된 밸브C가 열리게 됩니다. 실린더 내부로 압력이 가해지면서 압력차로서 피스톤D가 내려가면서 포트E로 드레인이 배출됩니다.

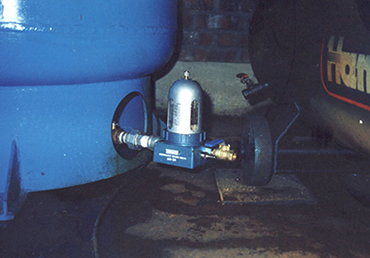

효과적인 설치장소
콤프레샤, 애프터쿨러, 리시버탱크, 에어드라이어, 메인라인필터, 대형 에어필터, 서비스탱크 등
| MODEL | 사용압력 | 사용온도 | 최대배출량 | 접속구경 | 배출구경 | 크기 | 무게 | Bowl |
|---|---|---|---|---|---|---|---|---|
| AD-24 | 1.3~8.8kg/㎠ | 2~60℃ | 57 ℓ/hour | 1/2"PT | 3/8"PT | 160X100X200mm | 1.3kg | 투명 PC |
| AD-24H | 3~12.7kg/㎠ | 2~60℃ | 46 ℓ/hour | 1/2"PT | 3/8"PT | 160X100X200mm | 1.4kg | 알루미늄 |

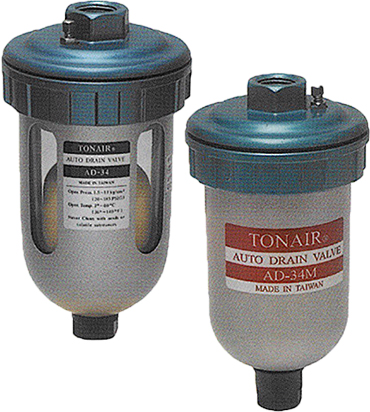

AD-34 특징

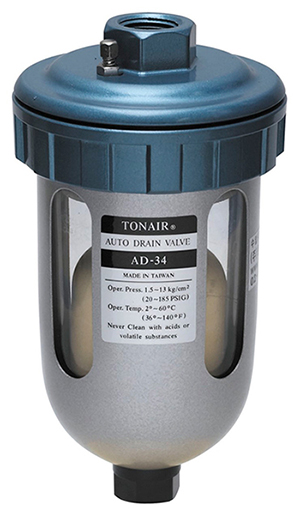

① 입구 및 통로의 사이즈가 크므로 녹찌꺼기 등 이물질이 막히지 않고 통과하여 사각지역에 쌓이지 않습니다.
② 특수 방청처리한 후 고품도 열처리한 알루미늄 합금케스팅은 어떠한 녹발생도 방지하여 산성 및 염기에 잘 견딥니다.
③ 이물질 적재 필터망이 크므로 보다 많은 량의 이물질을 적재하여 청소주기를 늘릴 수 있습니다.
③ 광학급 투명플라스틱 응축수 집수조는 파열되지 않습니다.
⑤플로트에 직접 박힌 스테인레스 지지봉이 빠지지 않습니다.
⑥커다란 사이즈의 플로트는 부력이 좋고 컨트롤이 보다 민감합니다.
⑦타제품에 비하여 응축수 집수조가 크므로 보다 많은 양의 응축수를 모아 배출시키므로 드레인 배출횟수를 줄여 수명이 깁니다.
⑧고품질의 Viton 재질의 O-ring은 오일과 열에 강한 내구성이 있습니다.
효과적인 설치장소
에어드라이어, 대형필터, 에어헤더, 드롭레그
| MODEL | 사용압력 | 사용온도 | 접속구경 | 배출구경 | 크기 | 무게 | 집수조 |
|---|---|---|---|---|---|---|---|
| AD-34 | 1.5~13kg/㎠ | 2~60℃ | 1/2"PT | 3/8"PT | 95 X 177mm | 690kg | 투명 PC |
| AD-34M | 1.5~13kg/㎠ | 2~60℃ | 1/2"PT | 3/8"PT | 95 X 177mm | 740kg | 알루미늄 |

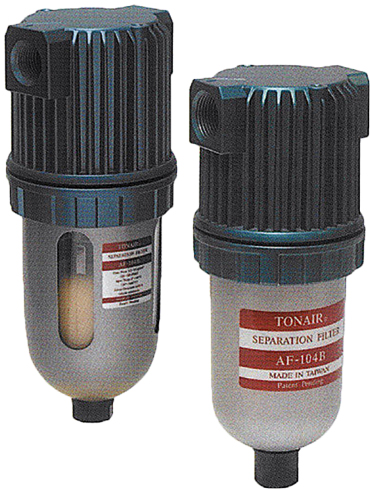

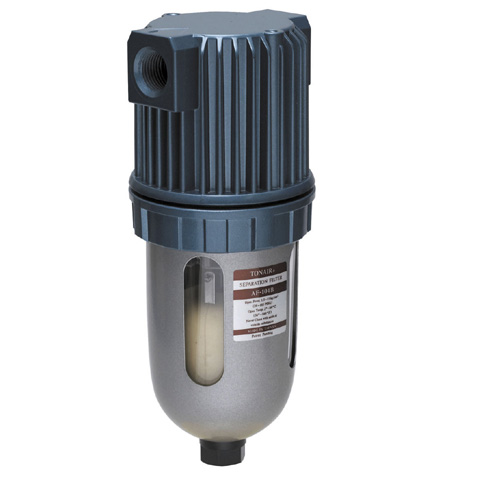

AF-104B 특징
배관에서 발생된 응축수에 오일 및 이물질로 오염된 드레인을 완벽히 제거할 수 있는 배관용 오토드레인밸브로서
원심분리방식 및 압축공기의 흐름을 방해하는 충돌분리방식과 같은 물리적인 원리를 복합적으로 적용시켜 효과적으로 응축수를
제거하고 필터가 막히지 않도록 개발되었습니다. 응축수가 필터로 치고 올라오는 것을 방지하기 위해서 응축수 차단 플레이트가
설치괴에 있고, 응축수가 일정량 하부 집수조에 찰 경우, AD-34 오토드레인밸브로 자동 배출됩니다.

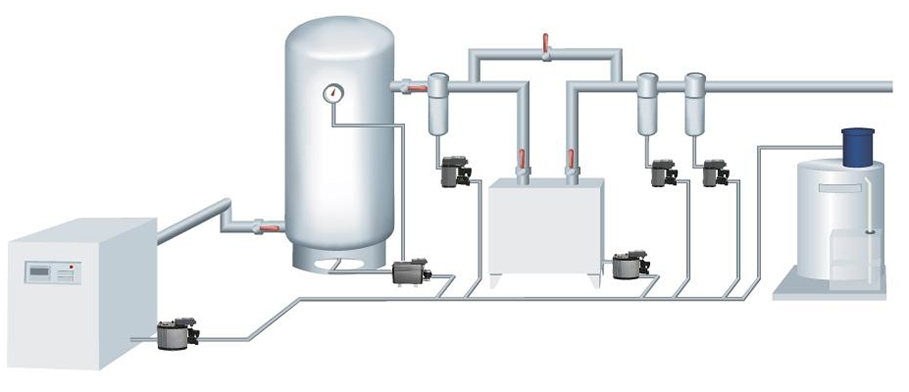

최동말단 장비 직전에 설치하면 후단 정밀필터의 완벽한 프리 필터 기능을 수행하여 응축수 문제를 완전히 해결할 수 있습니다.
정밀필터보호용 설치사례| MODEL | AF-104B | AF-104B-M | AF-106B | AF-106B-M |
|---|---|---|---|---|
| 접속구경 | ½" | ¾" | ||
| 사용압력 | 1.3~13kg/㎠ | |||
| 주위온도 | 2~60℃ | |||
| 응축수 배출구경 | ⅜"PT Auto Drain | |||
| 치수 | Diameter 95mm X Length 235mm | |||
| 중량 | 1.4kg | |||
| 집수조 | 투명 PC | 알루미늄 | 투명 PC | 알루미늄 |
